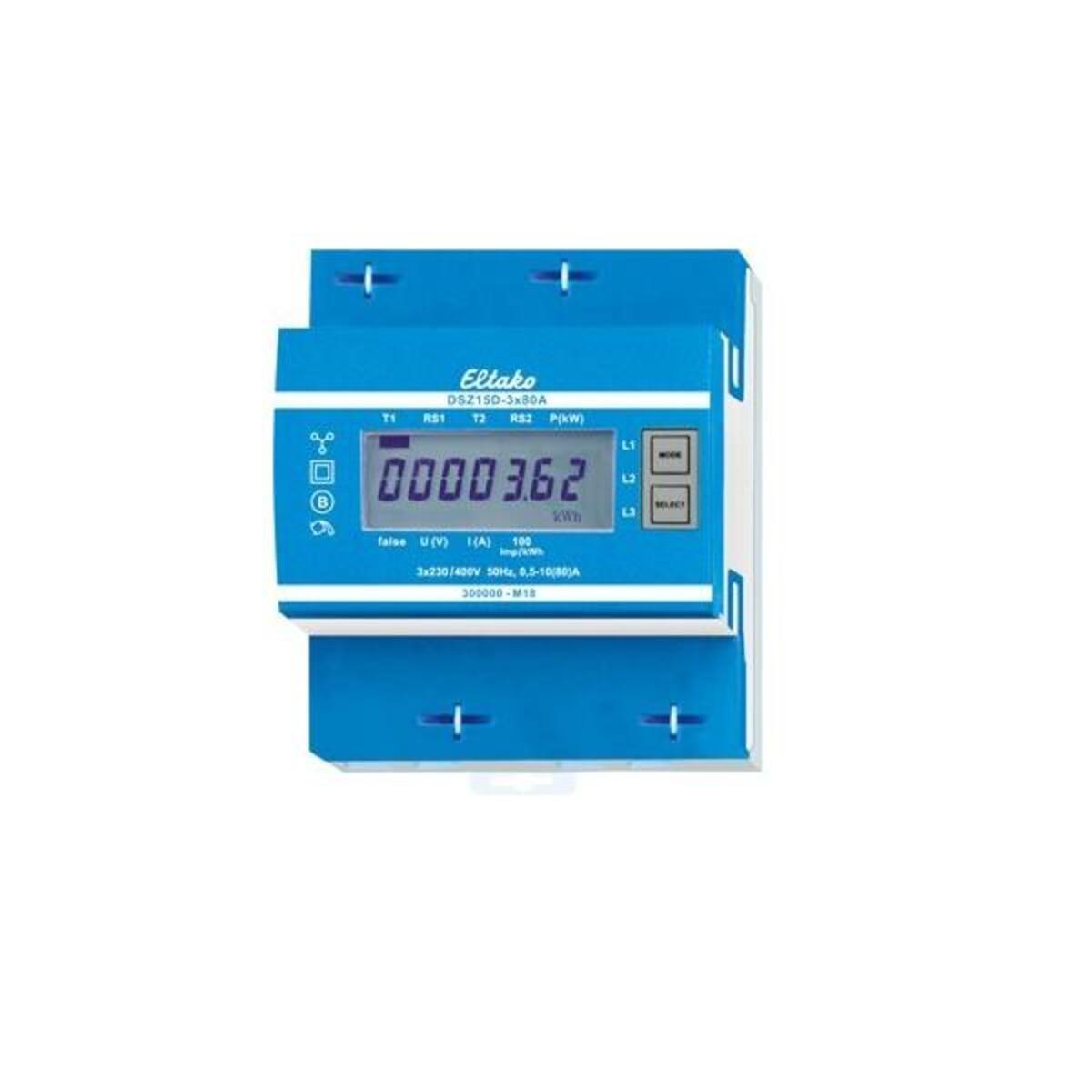

Eltako, Misuratore Energia, Dsz15Dz-3X80A Mid

Corrente massima 3x80A, perdita in standby solo 0,5 Watt per percorso. Dispositivo da incasso per montaggio su guida di supporto DIN-EN 60715 TH35. 4 unità di divisione = 70mm di larghezza, 58mm di profondità. Classe di precisione B (1%). Con interfaccia S0. Il contatore trifase a misura diretta misura l'energia attiva in base alle correnti che fluiscono tra gli ingressi e le uscite. Il consumo proprio di solo massimo 0,5 Watt di potenza attiva per percorso non viene misurato e non viene visualizzato. L'energia attiva viene sommata in base al segno. Una potenza positiva nel contatore significa prelievo di energia, una potenza negativa significa fornitura di energia. La misurazione dell'energia avviene in modo saldo. Se il prelievo di energia (P positivo) è maggiore della fornitura di energia (P negativo), il valore del contatore T freccia a destra aumenta. Se la fornitura di energia è maggiore del prelievo di energia, il valore del contatore T freccia a sinistra aumenta. Il prelievo di energia viene visualizzato con una freccia a destra e la fornitura di energia con una freccia a sinistra, rispettivamente sopra la barra attiva nel display. Possono essere collegati 1, 2 o 3 conduttori esterni con correnti fino a 80A. La corrente di avviamento è di 40mA. È necessario il collegamento N. Il display LC a 7 segmenti può essere letto anche senza alimentazione due volte nell'arco di due settimane. Il prelievo di potenza viene visualizzato con una barra che lampeggia 100 volte per kWh nel display. A destra del display si trovano i tasti MODE e SELECT, con i quali si naviga nel menu secondo il manuale d'uso. Inizialmente si accende la retroilluminazione. Successivamente possono essere visualizzati l'energia attiva totale per prelievo e fornitura, l'energia attiva dei registri azzerabili per prelievo e fornitura, nonché i valori istantanei di potenza, tensione e corrente per ciascun conduttore esterno. Messaggio di errore (false): In caso di mancanza di un conduttore esterno, viene visualizzato false e il corrispondente conduttore esterno nel display.
