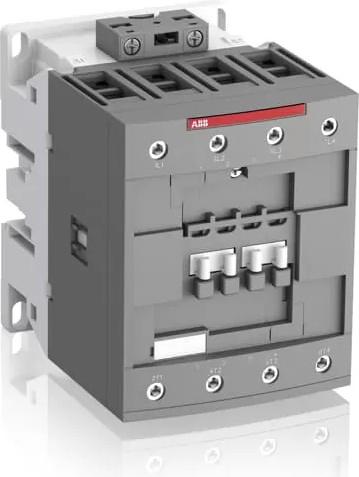

Abb AF80-40-00-11, Relais

ABB Stotz S&J AF80-40-00-11 Contattore 24-60 Produttore: ABB Stotz S&J Denominazione: AF80-40-00-11 Contattore 24-60 VAC / 20-60 VDC Tipo: AF80-40-00-11 Tensione di alimentazione di controllo nominale Us a 50 Hz AC: 24..60 V Tensione di alimentazione di controllo nominale Us a 60 Hz AC: 24 V Tensione di alimentazione di controllo nominale Us a DC: 20 V Tipo di tensione per l'attivazione: AC/DC Numero di contatti normalmente chiusi: 4 Tipo di connessione del circuito principale: connessione a vite Tensione di esercizio a 50 Hz AC: 1000 V Tensione di esercizio a 60 Hz AC: 1000 V Corrente di esercizio nominale Ie a AC-1, 400 V: 125 A Corrente di esercizio nominale Ie a AC-3, 400 V: 80 A Potenza di esercizio nominale a AC-3, 400 V: 37 kW Adatto per montaggio in fila: no Larghezza: 90 mm Altezza: 125,5 mm Profondità: 116 mm Ulteriori dettagli: I contattori AF09 fino a AF96 da 4 a 45 kW AC-3 (400 V) rappresentano la serie compatta con attivazione AC/DC e ampi intervalli di tensione della bobina. Solo 4 bobine coprono tensioni di controllo da 20...500 VDC fino a 24...500 VAC - senza elementi di soppressione aggiuntivi richiesti. Ciò li rende utilizzabili a livello globale con una bassa variabilità. Essi attivano circuiti di potenza con motori, carichi leggermente induttivi o non induttivi. I morsetti di connessione della bobina intercambiabili consentono il collegamento dall'alto, dal basso o da entrambi i lati. Gli accessori montabili includono interruttori ausiliari a 1 e 4 poli montabili frontalmente, nonché interruttori ausiliari a 2 poli montabili a destra e a sinistra. Per il collegamento della bobina frontale, fino a AF65 è disponibile un ulteriore blocco di interruttori ausiliari con 1S+1Ö e connessioni della bobina A1 e A2. Tutti i contatti di apertura ausiliari sono realizzati come contatti specchio secondo IEC60947-5-1 Allegato L. Ulteriori accessori come temporizzatori, strumenti di cablaggio e elementi di blocco completano la gamma. EAN: 3471523133716.
